500X(AX742X)泄壓/持壓閥由主閥、泄壓/持壓導閥針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，即可以作泄壓閥用又可作持壓閥用。作泄壓閥用時，可維持供水路壓力在設定的安全值之下；做持壓閥用，可維持主閥上游水壓在設定值之上，保持主閥上游供水壓力。
【執行標準】
設計規范：QB/T219
結構長度：QB/T219
試驗與檢驗：GB/T13927
法蘭連接：JB/T79、GB9112～9131、HG20592、SH3406、ANSI B16.5
產品標識：GB/T 12220
供貨規范：JB/T 7928
【產品特點】
1、即可以作泄壓閥用又可作持壓閥
2、需要其它裝置和能源
3、保養簡便，一閥多用
【技術參數】
|
公稱壓力(Mpa) |
殼體試驗壓力(MPa) |
密封試驗壓力(MPa) |
適用介質 |
介質溫度(℃) |
|
1.0 |
1.5 |
1.1 |
水 |
0-80 |
|
1.6 |
2.4 |
1.76 |
||
|
2.5 |
3.75 |
2.75 |
【主要零件材質】
|
零件名稱 |
零件材料 |
|
閥體 閥蓋 |
HT200、QT350、WCB |
|
閥座 閥盤 |
銅合金/2Cr13 |
|
密封圈 O型圈 |
丁腈橡膠 |
|
閥桿 |
2Cr13 |
|
彈簧 |
50CrVA |
|
缸套 活塞（活塞型） |
2Cr13 |
|
膜片（膜片型） |
夾織物丁腈橡膠 |
|
泄壓/持壓導閥 |
銅合金 |
|
針型閥 球閥 |
銅合金 |
|
過濾器 |
不銹鋼 |

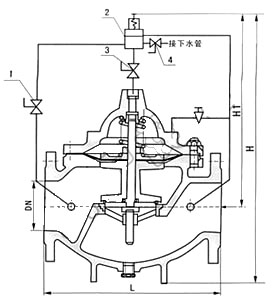

【結構圖片】
【連接尺寸】
|
500X(AX742X)泄壓/持壓閥連接尺寸 |
||||||||||||||||
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
|
L |
150 |
160 |
180 |
200 |
203 |
216 |
241 |
292 |
330 |
356 |
495 |
622 |
698 |
787 |
914 |
978 |
|
H1 |
247 |
247 |
247 |
278 |
278 |
298 |
313 |
350 |
365 |
420 |
450 |
470 |
490 |
526 |
570 |
570 |
|
H |
342 |
342 |
342 |
395 |
395 |
405 |
430 |
510 |
560 |
585 |
675 |
730 |
760 |
840 |
910 |
910 |
